Tableros eléctricos industriales: armado, ampliación y mantención
Trabajamos sobre el tablero que tu faena ya tiene y sobre los que faltan: sumar circuitos, cambiar protecciones, ordenar, rotular y dejarlo como pide el pliego RIC N°02. Mándanos el unilineal o una foto con la puerta abierta.
Qué hacemos con un tablero de faena
Los que venden tableros en internet muestran el equipo nuevo en su taller. El problema de una faena casi siempre es otro: un tablero que ya existe, que alguien amplió varias veces sin actualizar el plano, que bota una protección cada tarde o que quedó a la intemperie sin la protección que corresponde. Ese es el trabajo que hacemos.
- Ampliación: sumar circuitos o un alimentador nuevo, revisando si el gabinete, las barras y la protección general aguantan la carga extra.
- Cambio de protecciones: reemplazar interruptores, diferenciales o contactores por equipos adecuados a la corriente, a la capacidad de ruptura y a la altura del lugar.

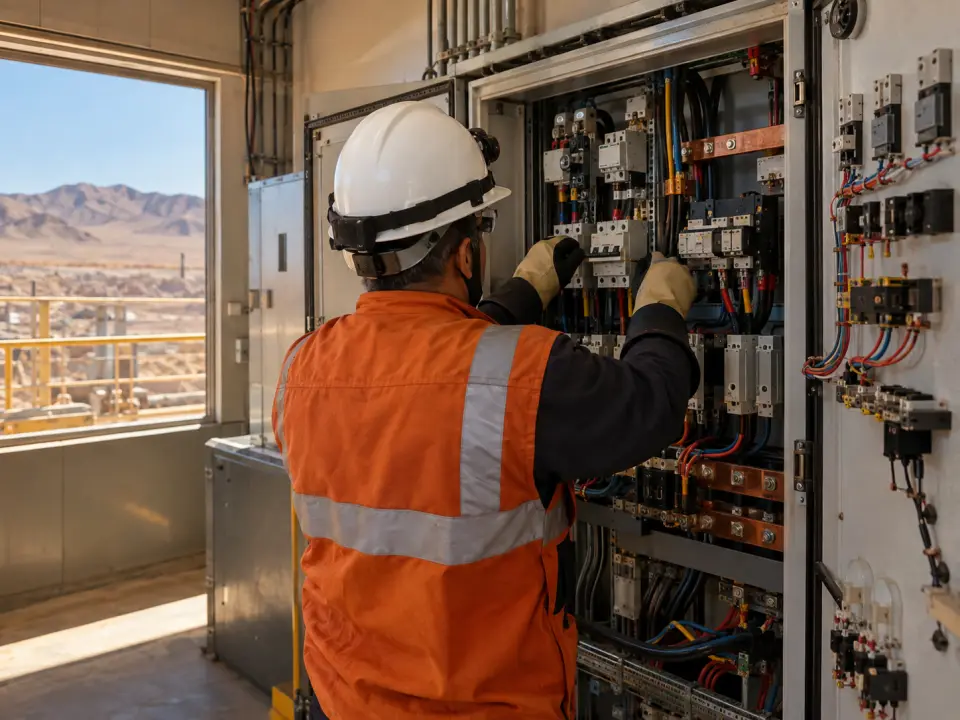

- Mantención: reapriete de conexiones, limpieza de polvo, revisión de sellos y ventilación, y termografía antes y después si se necesita.
- Orden y rotulado: placa, cuadro de circuitos y unilineal al día.
- Tableros nuevos: de distribución, de fuerza, de transferencia o móviles de faena, armados contra el unilineal del proyecto.
Lo que pide el RIC N°02, en simple
El pliego técnico RIC N°02 de la SEC aplica a todos los tipos de tableros de una instalación de consumo. Estos son los puntos que revisamos en cada tablero de faena:
- Placa visible: marca de fabricación, nombre del tablero, tensión de servicio, corriente nominal, número de fases y grado IP (punto 5.3.5).
- Unilineal actualizado pegado al tablero, legible y protegido, junto al cuadro que identifica cada circuito (punto 5.3.6).
- Cada protección rotulada con su número de circuito y el servicio que alimenta (punto 5.3.7).
- Espacio para trabajar: con partes energizadas descubiertas al frente, 1,50 m libres como mínimo, y 500 lux de iluminación en ese espacio (puntos 5.4.3 y 5.4.6).
- Reserva para crecer: en una instalación nueva, el gabinete se dimensiona para ampliar un 25 % la capacidad de cada tipo de servicio, con espacio libre en barras y riel (punto 6.1.16.3).
Polvo, sol y viento: el grado IP según dónde queda
El grado IP dice cuánto polvo y agua deja entrar un gabinete; la escala está definida en la norma internacional IEC 60529. El RIC N°02 fija mínimos según el lugar (punto 6.1.21), y en faena conviene leerlos como piso, no como meta. Cómo elegirlo según el equipo está en la nota sobre polvo y grado IP en faena:
- Tablero interior: IP 41 como mínimo.
- Exterior bajo techo: IP 44 como mínimo.
- Exterior sin techo: IP 54 como mínimo, y todas las canalizaciones entrando por abajo para no perder esa protección.
- Tablero móvil de faena: IP 56 e IK 07 como mínimo, con un pulsador exterior de desconexión de emergencia (puntos 6.7.1 y 6.7.3).
- Ambiente salino o con riesgo de inundación, como en la costa de Antofagasta o Mejillones: protecciones adicionales según el Decreto 8 de 2019 (punto 6.1.21.7).
El error más común: el prensaestopas
Un gabinete puede tener el grado IP correcto de fábrica y perderlo el día de la instalación. Basta una perforación sin sello, un cable que entra por arriba o una puerta que ya no cierra pareja. En la mantención revisamos cada entrada de cable, porque el polvo fino del norte entra por donde pasa el aire.
Tableros a gran altura: qué revisamos antes de cambiar una protección
Un interruptor elegido por catálogo para una planta en la costa puede quedar corto en una faena de cordillera. Con menos aire, el equipo disipa peor el calor y el aire entre contactos aísla menos, así que los fabricantes indican hasta qué altitud rinde su equipo tal como viene y qué corrección aplicar por encima (estudio sobre equipos MT y BT sobre 1.000 msnm).
Por eso, cuando nos pides cambiar o sumar protecciones en altura, te preguntamos la cota del lugar y revisamos la ficha técnica de cada equipo antes de proponerlo. Si el tablero ya está lleno y se calienta, la termografía eléctrica, que ves junto a los demás servicios de electricidad industrial, ayuda a ver qué conexión o qué protección está trabajando al límite. Por qué pasa lo explicamos en la nota sobre equipos eléctricos en altura.
¿Es un trabajo de tablero o de otra cosa?
Una revisión rápida antes de escribirnos.
Es de tablero si
- Una protección salta sola, sobre todo a la misma hora
- El gabinete está caliente al tacto o huele a quemado
- Hay que conectar un equipo nuevo y no quedan espacios
- Nadie sabe qué alimenta cada interruptor porque no hay rótulos
Puede ser otra cosa si
- Se corta la luz en toda la faena al mismo tiempo: puede ser el empalme o el grupo electrógeno
- La cuenta trae multas por factor de potencia: eso se mira en el banco de condensadores
- Hay chispazos o descargas en estructuras: primero hay que medir la malla a tierra
Valores publicados en Chile para tableros
Dos tableros de catálogo, cada uno con su precio publicado. No son extremos de un mismo trabajo: sirven para ubicar el orden de magnitud del equipo. Nuestra propuesta sale del alcance real, que en faena suma instalación, traslado, acreditación y el estado del tablero existente.
| Qué es | Valor publicado | Qué incluye y qué no |
|---|---|---|
| Tablero de faena 50 A con atril | $1.130.500 IVA incluido | Tablero nuevo de tienda, trifásico y monofásico. No incluye instalación ni traslado a faena. |
| Tablero de partida directa para 3 bombas hasta 5,5 HP | $1.809.819 | IVA no informado por la fuente. Tablero de control de bombas de catálogo. Es otro equipo, con otra función; no incluye instalación. |
Valores referenciales de mercado en Chile, se confirman tras evaluación. Revisados el 28 de septiembre de 2026 en las fuentes indicadas.
Fuentes: SAMAC, tablero de faena 50 A con atril, Bombas Pro Services, tablero de partida directa
Qué mandar para cotizar un tablero
Con estas cinco cosas podemos proponer sin viajar primero a mirar.
- Foto del tablero cerrado y otra con la puerta abierta, donde se vean las protecciones
- Foto de la placa del tablero, si tiene
- El unilineal, aunque esté desactualizado
- Qué quieres lograr: sumar un equipo, que deje de saltar, ordenarlo o uno nuevo
- Dónde está: ciudad o faena, y si queda en interior, bajo techo o a la intemperie
Ciudades y faenas donde cotizamos
Toca tu ciudad o tu faena: se abre WhatsApp con el mensaje listo para cotizar.
¿Pueden modificar un tablero que armó otra empresa?
Sí. Antes de tocarlo levantamos lo que hay, comparamos con el unilineal si existe y revisamos si el gabinete y la protección general soportan lo que se quiere sumar. Si falta el plano, lo dibujamos a partir de lo que encontramos.
¿Qué grado IP recomiendan para un tablero exterior en el desierto?
El RIC N°02 pide IP 54 como mínimo para un tablero exterior sin techo, con los cables entrando por abajo. Con polvo fino y viento conviene no quedarse justo en el mínimo, y sobre todo cuidar los sellos de cada entrada de cable, que es por donde se pierde la protección.
¿Hay que cambiar las protecciones si el tablero va sobre 3.000 metros?
No siempre, pero hay que revisarlo. Cada fabricante indica en su ficha técnica hasta qué altitud rinde su equipo sin corrección y qué factor aplicar por encima. Con la cota del lugar y las fichas de lo instalado se ve si alguna protección queda justa.
¿Entregan planos actualizados después de modificar?
El RIC N°02 pide que cada tablero tenga su unilineal actualizado adherido, así que al modificar un tablero lo dejamos al día y pegado en el tablero. Qué otros documentos se entregan se acuerda en la propuesta de cada trabajo.
