Electricidad industrial
Electricidad industrial para faenas y plantas mineras
Armamos, ampliamos y mantenemos la parte eléctrica de faenas, plantas y campamentos. Aquí ves qué hacemos y qué pliego de la SEC aplica a cada trabajo, para que sepas qué pedir.
Qué hacemos en electricidad
Seis trabajos que suelen pedirse juntos. El de tableros ya tiene su página; por los demás, toca la tarjeta y cotiza directo por WhatsApp.
Qué pliego de la SEC aplica a cada trabajo
Desde el 12 de julio de 2021 la norma eléctrica chilena para instalaciones de consumo ya no es la antigua NCh Elec 4/2003: rige el Decreto 8 de 2019 con sus pliegos técnicos, los RIC, dictados por la SEC en la Resolución Exenta 33.877 del 30 de diciembre de 2020. Cada trabajo eléctrico en una faena cae en uno o más de esos pliegos, y conviene saber cuál antes de pedir una propuesta.
Estos son los que más aparecen en el trabajo de mantención de una planta o un campamento:

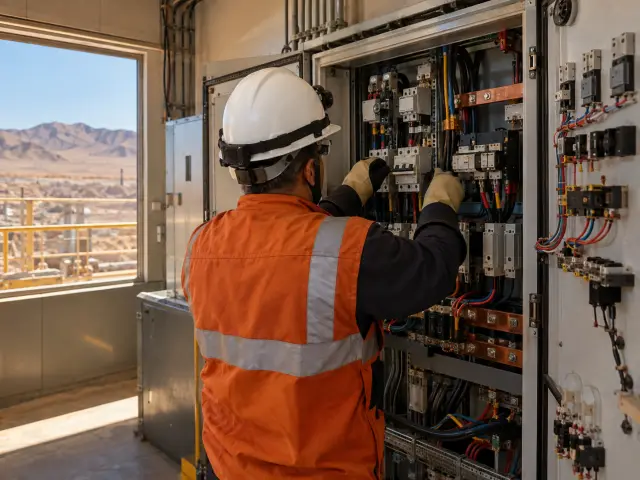

- Tableros: RIC N°02. Fija el grado de protección del gabinete, las rotulaciones, el unilineal pegado en la puerta y los espacios de trabajo frente al tablero. Lo explicamos en detalle en la página de tableros eléctricos industriales.

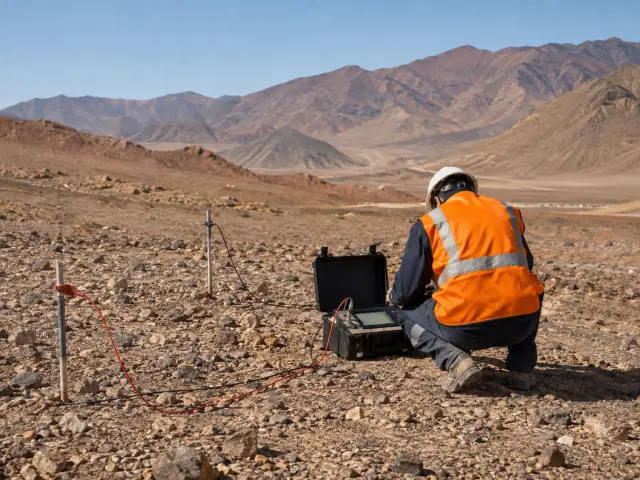

- Puesta a tierra: RIC N°06. Es el pliego de la malla a tierra, su medición y sus valores.
- Salas eléctricas y subestaciones: RIC N°13. Aplica a salas, celdas y transformadores.
- Operación y mantenimiento: RIC N°17. Pide un programa de seguridad eléctrica y procedimientos de trabajo seguro, y cruza todos los trabajos de mantención.
Altura y equipos: por qué se revisa la ficha técnica
Muchas faenas del norte están a gran altura. Con menos aire, un equipo se enfría peor y el aire aísla menos, así que interruptores, contactores, variadores y transformadores pueden necesitar una corrección de su capacidad, lo que se llama derrateo. El tema está estudiado para equipos de media y baja tensión instalados sobre los 1.000 metros (estudio sobre equipos MT y BT sobre 1.000 msnm).
En la práctica, cada fabricante indica en su ficha técnica hasta qué altitud su equipo rinde tal como viene y qué factor aplicar por encima. Cuando ampliamos un tablero o cambiamos una protección en altura, revisamos esa ficha antes de elegir, porque una protección bien elegida en Santiago puede quedar justa en la cordillera.
Quién firma una instalación según su tamaño
Una instalación eléctrica nueva o modificada se declara ante la SEC con el formulario TE1, y lo firma un instalador con la licencia que corresponde a su tamaño. Según la tabla de alcances de las licencias de instalador de la SEC, la clase A cubre instalaciones de alta y baja tensión sin límite de potencia, y la clase B, instalaciones de baja tensión de hasta 500 kW. Las clases C y D quedan para instalaciones más chicas.
Para una planta o una faena esto importa: si la instalación supera los 500 kW o tiene media tensión, la declaración la firma un instalador clase A. Nuestro trabajo en esta etapa es dejar la instalación lista para declarar: levantamiento, correcciones según los pliegos y planos al día.
Cuándo escribirnos
Te sirve si
- Un tablero se calienta, bota protecciones o hay que sumarle circuitos
- La mandante te pidió la medición de la malla a tierra o una termografía
- Vas a ampliar una sala eléctrica o un campamento
- La cuenta de la luz trae cobros por bajo factor de potencia
Probablemente no si
- Buscas un curso o una carrera de electricidad industrial
- Necesitas solo comprar materiales sin instalación
- El trabajo es en una red de distribución de la compañía eléctrica
Preguntas frecuentes
Dudas sobre la norma y sobre cómo trabajamos la parte eléctrica.
Preguntar por WhatsApp¿Qué pliego RIC aplica a un tablero industrial?
El RIC N°02 de la SEC, que regula todos los tipos de tableros de las instalaciones de consumo. Fija, entre otras cosas, el grado de protección mínimo según dónde queda el tablero, la placa con sus datos, el unilineal actualizado pegado en la puerta y el espacio libre para trabajar frente a él.
¿Quién puede firmar la declaración TE1 de una instalación de más de 500 kW?
Un instalador eléctrico clase A. Según la tabla de alcances de las licencias de la SEC, la clase B llega hasta 500 kW en baja tensión, así que sobre esa potencia, o con media tensión, la declaración pasa a la clase A.
¿Sigue vigente la NCh Elec 4/2003?
No para instalaciones nuevas. Desde el 12 de julio de 2021 rige el Decreto 8 de 2019 con sus pliegos técnicos RIC. Una instalación antigua hecha con la norma de su época no se vuelve ilegal, pero cualquier ampliación o modificación ya se hace con los pliegos nuevos.
¿Hacen mantención con la planta en operación?

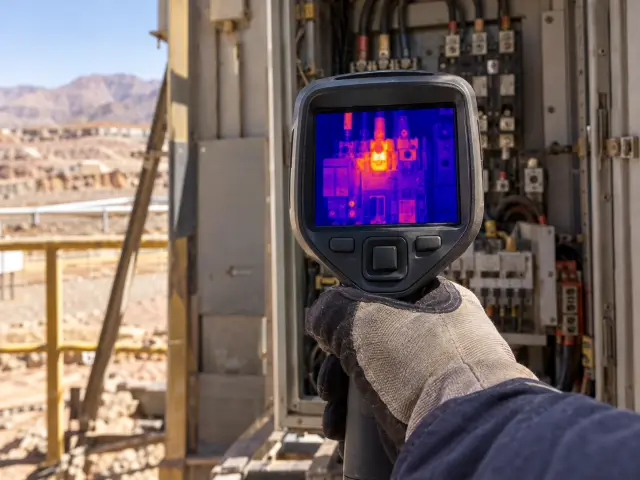

Parte del trabajo sí, como la termografía, que se hace justamente con los equipos funcionando y cargados. Lo que requiere tocar partes energizadas se hace con el circuito sin energía, siguiendo las cinco reglas de oro del RIC N°17, y se coordina el corte con la operación.
¿Cómo afecta la altura a un tablero?
Con menos aire los equipos se enfrían peor y el aire aísla menos, así que algunas protecciones y equipos necesitan una corrección de su capacidad. Cada fabricante indica en su ficha hasta qué altitud rinde su equipo sin corrección. Lo revisamos antes de elegir cada componente.
¿Tienes un trabajo pendiente en la faena?
Mándanos qué necesitas, dónde está y una foto o un plano. Te respondemos por WhatsApp con las preguntas que faltan y la propuesta.
